"Fognes": le tipologie di calcolo



FOGNES

programma per il calcolo di tratti di fognature

versione X.XX.XX



  • pagina principale di FOGNES
  • approfondimento
  • tipologie di calcolo
    		•  Il sofware calcola il diametro di una fognatura. Consente di definire una pioggia di progetto, l'acqua che si riversa nei collettori, la velocità dei liquami, la portata. Valido sia per acque bianche che per acque nere, o a sistema misto, offre anche la possibilità di effettuare una verifica antisismica, se necessaria, delle condotte interrate. Di semplice uso è adatto sia ai tecnici laureati che diplomati, ma anche agli uffici comunali ed alle imprese.
    L'immissione dei dati è costantemente guidata dal software stesso con controlli e avvisi.
    Acquistalo ora, ti invieremo il codice di attivazione immediatamente dopo il pagamento (mandaci la ricevuta via email).
    Scarica il software.

    Dati
    Funzionamento
    Risultati
    Stampa
    Finestre
    Pulsanti
    Uso
    Download
    Costo
    Garanzia

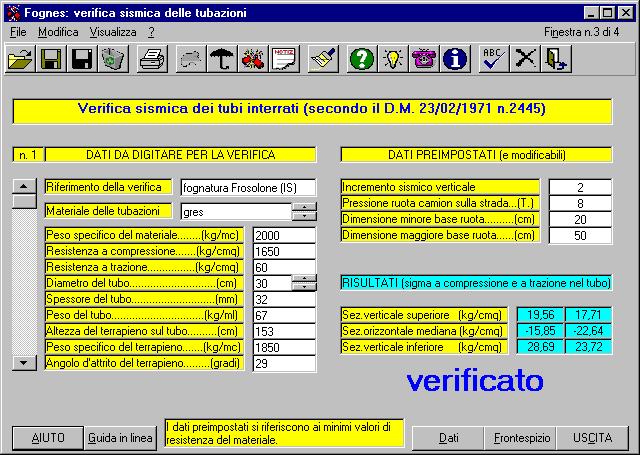

    La finestra dedicata alla verifica antisismica dei tubi (se necessaria).

    Dati di input:
    - Il numero degli abitanti serviti vanno considerati nel numero massimo previsto (anche se d'estate possono per esempio raddoppiare), ma soprattutto secondo il piano urbanistico della zona e secondo l'incremento demografico prevedibile. Bisogna tener conto della vita di progetto della fognatura (almeno trent'anni).

    - La portata dei collettori sfocianti si deduce dal calcolo già eseguito per il tratto fino alla confluenza: il risultato dei primi sarà un dato per il calcolo del tratto in cui essi sfociano.

    - La pioggia di progetto deve essere considerata in base ai dati pluviometrici della zona e comunque facilmente dedotta dalle valutazioni esposte nella finestra della guida del programma FOGNES.

    - Il tipo di superficie scolante deve essere indicato secondo la tipologia prevalente nella zona interessata a scolare nel tratto: le indicazioni sulle opportunità della scelta dalla lista preimpostata sono nella relativa finestra della guida.

    - Tutti gli altri dati sono di facile introduzione e comunque sempre sotto il controllo del programma.
    Per la verifica sismica, se necessaria, eseguita secondo il D.M. n.2445 del 23/02/1971, è necessario scegliere il tipo di materiale dei tubi ed inserire alcuni  semplici dati forniti dal produttore o presenti in archivio.

    - Molti dati, anche in questo caso, sono già preimpostati dal programma (possono però essere modificati dall'operatore).


    Finestre:
    Il software è composto da 4 finestre per il calcolo,  1 d'ingresso e uscita, 15 di supporto generale, 15 di supporto particolare.

    Pulsanti:
    La barra degli strumenti di ogni finestra di calcolo è composta da 16 pulsanti. Ogni finestra ha 5 o 7 pulsanti generali e vari pulsanti particolari o caselle di scelta. Vi è una barra di scorrimento per visualizzare ognuno dei massimi 500 tratti digitabili e per scegliere il tipo di superficie e la pendenza. Tutti gli oggetti sono sistemati per una operatività semplice e puntuale di ogni situazione pratica.
    Caratteristiche e funzionamento
    Con FOGNES, come già è stato accennato nelle altre pagine dedicate a questo utilissimo software, è possibile calcolare e verificare fognature a sistema misto, oppure che scaricano solo acque bianche o solo acque nere.
    Sarà sufficiente scegliere il tipo di calcolo ed il programma imposta automaticamente le colonne di dati da inserire. Anche la relazione finale sarà adeguata alla tipologia di fognatura verificata.
    Sarà anche possibile controllare i risultati con differenti situazioni: allora si potrà immettere il valore zero per la pioggia o per il numero degli abitanti e poi modificare tali dati e visualizzare come variano le dimensioni delle tubazioni. Qualora sono stati immessi entrambe le quantità si avrà il risultato relativo ad un sistema misto (acque bianche + acque nere).
    La valutazione del diametro del tubo merita alcune considerazioni tecniche. Il software non scende, come valore minimo, aldisotto di cm.20 per evitare che un numero troppo basso di utenti corrisponda ad un tubo insignificante come sezione. La formula di calcolo tiene conto dell'intera area interna, qualora si voglia che la condotta sia attraversata dai liquami solo percentualmente, in fase di progetto, sarà opportuno operare sulla colonna relativa alla sezione. In tal caso varierà, insieme al diametro, anche la velocità dei liquami nel tubo. Il progettista deve considerare una adeguata tolleranza della fognatura che in futuro potrebbe ricevere maggiore quantità di pioggia o di scarichi di utenti.
    La velocità, per non avere scorrimenti dei liquami quasi nulli o per evitare usure rapide dei materiali delle tubazioni, dovrebbe rimanere entro i valori 0,5-4 m/s. A tal uopo si può operare con i dati della colonna sezione o rivedere le lunghezze e i dislivelli del tratto.
    Il programma FOGNES è versatile per tutto quanto detto ed è un aiuto prezioso nel lavoro dei tecnici del ramo. Finora è stato sempre apprezzato dai nostri clienti che nel tempo hanno fornito utili consigli per migliorarlo da quando fu immesso sul mercato, nella prima versione, nel 1999. In particolare, la pagina dedicata alla valutazione della pioggia di progetto, contiene una serie di formule di calcolo desunte dai migliori testi al riguardo e che comunque consente al progettista di adeguare e stimare rapidamente i dati della propria zona.
    Per esaminare la struttura ed il funzionamento del software FOGNES basta scaricarlo qui.


    Uso
    L'uso del software è di estrema facilità, ha una guida in linea di immediato utilizzo, una casella di testo con le informazioni su che cosa fare al momento, un controllo dei dati immessi, un help sempre presente. Dopo poche prove di lavoro si diventa padroni delle funzionalità del programma anche per i meno esperti di elaborazioni.
    Del resto un software che si rispetti sarà solo quello che aiuta a risolvere un problema senza crearne altri. In particolare FOGNES è studiato per fornire, con la sua immediatezza d'uso, un risultato valutabile anche con diverse prove di calcolo: il diametro del tubo, per ogni tratto, varierà non appena si modificherà anche un solo dato ad esso relativo.
    Risultati:
    - I risultati del calcolo sono significativi, come già accennato, solo per una fognatura a sistema misto. In ogni caso il diametro del tubo rappresenta un valore teorico che dovrà quasi sempre essere aumentato per tener conto delle dimensioni in commercio o per adeguarlo ai diametri minimi esistenti o, anche ancora, per utilizzare la sezione non completamente piena.

    - La velocità dei liquami è importante per controllare che si mantenga entro limiti accettabili: eventualmente si può considerare di inserire opportuni pozzetti.

    - La verifica sismica serve per controllare che le tensioni non superino quelle consentite nel materiale dei tubi.

    - Qualora si debbano costruire strutture in zona sismica (pozzetti in opera, edifici interrati o fuori terra, ecc.) queste vanno verificate con adeguati programmi di calcolo. In questo caso, se le pareti sono portanti, si può utilizzare MURATS.

    - La relazione di calcolo di FOGNES è strutturata in modo professionale e comunque sempre secondo le indicazioni desunte dal manuale di Mario Di Fidio "Fognature", ed. Pirola, a cui si rimanda per ulteriori approfondimenti teorici sull'argomento.

    - Per effettuare eventuali modifiche al programma software PARADISO si riserva di valutare le proposte e i suggerimenti provenienti dai clienti.

    Il programma fornisce:
    1) portata dovuta alla pioggia;
    2) diametro del tubo;
    3) velocità dei liquami.


    (per la verifica sismica)
    1) compressione nella sez. verticale superiore del tubo;
    2) trazione nella sez. verticale superiore;
    3) compressione nella sez.orizzontale mediana;
    4) trazione nella sezione orizzontale mediana;
    5) compressione nella sezione verticale inferiore;
    6) trazione nella sezione verticale inferiore.

    Stampa:
    E' possibile stampare un modello per l'acquisizione dei dati, oppure anche solo la tabella dei dati e dei risultati. Se invece occorre l'intera relazione questa è formata dai seguenti paragrafi:
    1) frontespizio del progetto;
    2) portata acque bianche;
    3) portata acque nere;
    4) calcolo della sezione del collettore;
    5) dati e dimensionamento della rete;
    6) verifica sismica tubi interrati.
    Verranno stampate almeno 6 pagine considerando 15 tratti.
    La relazione può essere anche esportata automaticamente su WORD, dove può essere modificata e integrata secondo le proprie necessità, e quindi stampata o archiviata.
