Il programma richiede un numero
variabile di dati secondo la tipologia di calcolo e l'opzione prescelta:
per la finestra travi semplici
(massimo 3 dati)
- luce;
- carico;
- distanza.
Il software è composto
da 5 finestre per l'elaborazione più una di menu, una d'ingresso
e uscita, 16 di supporto generale, 40 di supporto particolare.
La barra degli strumenti di ogni
finestra di elaborazione è composta da 19 pulsanti. Ogni finestra
ha 4 pulsanti generali e fino a 16 pulsanti particolari o caselle
di scelta per una operatività semplice e puntuale di ogni situazione
pratica. |
| Caratteristiche
e funzionamento |
Il programma
consente di calcolare 5 tipologie di strutture e, per ognuna di esse, ha
disponibili numerose opzioni in base alla forma, al tipo di vincolo, al
tipo di carico.
Il modulo
per le travi semplici consente di scegliere uan serie di 20 tipologie diverse,
come sotto indicate, ed ottenere con l'introduzione di pochissimi dati
(il caico e la luce), sia il momento che il taglio nelle sezioni terminali
ed il momento massimo.
Il software
è utile per verificare strutture esistente, per progettare elementi
nuovi e per ottenere valori da inserire in calcoli più complessi.

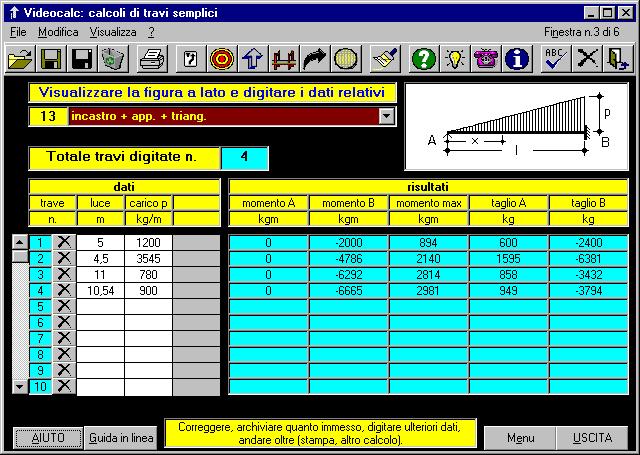

Come
per tutti i moduli di VIDEOCALC, acquistabili anche separatamente, è
possibile visualizzare con un'apposita freccia lo schema a cui riferire
il calcolo.
Opzioni
della tipologia 'travi semplici'
(20):
1) sbalzo
con carico concentrato;
2) sbalzo
con carico ripartito;
3) sbalzo
con carico triangolare;
4) doppio
appoggio con carico concentrato;
5) doppio
appoggio con carico ripartito;
6) doppio
appoggio con carico ripartito parziale;
7) doppio
appoggio con carico triangolare;
8) doppio
appoggio con carico doppio triangolare;
9) doppio
appoggio con carico a trapezio;
10)
incastro e appoggio con carico concentrato;
11)
incastro e appoggio con carico ripartito;
12)
incastro e appoggio con carico ripartito parziale;
13)
incastro e appoggio con carico triangolare;
14)
incastro e appoggio con carico doppio triangolare;
15)
incastro e appoggio con carico a trapezio;
16)
doppio incastro con carico concentrato;
17)
doppio incastro con carico ripartito;
18)
doppio incastro con carico ripartito parziale;
19)
doppio incastro con carico triangolare;
20)
doppio incastro con carico doppio triangolare.
L'uso del software è di
estrema facilità, ha una guida in linea di immediato utilizzo, una
casella di testo con le informazioni su che cosa fare al momento, un help
sempre presente. Dopo poche prove di lavoro si diventa padroni delle funzionalità
del programma anche per i meno esperti di elaborazioni. |
I risultati sono variabili in
base ai dati immessi e corrispondenti alla tipologia di calcolo scelta
ed alla opzione disponibile:
per la finestra travi semplici
(massimo 5)
- momento in A;
- momento in B;
- momento in C o massimo;
- taglio in A;
- Taglio in B.
Naturalmente
possono essere stampate tutte le finestre della guida in modo da ottenere
un manuale cartaceo. Ma da ogni finestra si può ottenere la stampa
dei dati e dei risultati del calcolo. |
