---per ogni
fondazione---
1) profondità;
2) larghezza;
---per
ogni piano (impalcato)---
3) peso proprio solaio;
4) sovraccarico accidentale;
5) lunghezza solaio;
6) peso pavimento;
7) peso tramezzi;
8) spessore muro;
9) interasse piano;
10) peso specifico muro;
---per
il terreno---
11) sigma del terreno oppure;
12) tipo si suolo;
13) peso specifico;
14) coesione;
15) angolo d'attrito;
---per
le descrizioni---
16) tipo di fabbricato;
17) tipo di muratura;
18) consistenza;
19) tipo di solai;
20) dati sulla zona;
21) lotto;
22) altezza scavo;
23) acque superficiali;
24) canali di scolo;
25) frane in atto;
26) natura del terreno;
27) giudizio sulla stabilità;
---per
i dati di progetto---
28) progetto;
29) località;
30) committente;
31) luogo elaborazione;
32) data;
33) allegati.
Il software è composto
da 3 finestre di cui 1 per il calcolo, 1 per la descizione ed un'altra
per i dati della relazione; poi ve ne è una d'ingresso e uscita,
14 di supporto generale, 20 di supporto particolare.
La barra degli strumenti di ogni
finestra di calcolo è composta da 16 pulsanti. Ogni finestra ha
4 o 5 pulsanti generali e fino a 52 pulsanti particolari o caselle di scelta
per una operatività semplice e puntuale di ogni situazione pratica. |
| Caratteristiche
e funzionamento |

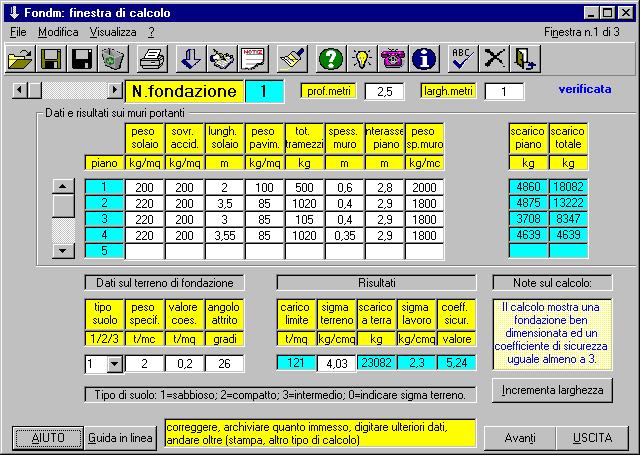

Il programma verifica le fondazioni
di edifici in muratura portante. Nella prima finestra, che è quella
dedicata al calcolo vero e proprio, vanno inseriti tutti i dati riguardanti
le varie fondazioni, i piani, il terreno. E' possibile calcolare fino a
10 fondazioni e con un massimo di 10 piani ciascuna. Per piano bisogna
intendere l'impalcato relativo coni singoli pesi che vi gravano, mentre
l'interasse sarà quello rispettivamente del piano sottostante, come
pure lo spessore murario. Ogni singolo dato può essere corretto
a piacere fino ad ottenere la soluzione che più rispecchia la realtà
dei luoghi o i valori di progetto. I risultati sono immediati e riguardano
in pratica il sigma di lavoro del terreno ed il coefficiente di sicurezza.
Qualora si ottenga un coefficiente inferiore a 3 (ossia quando il carico
limite calcolato non è almeno tre volte superiore al sigma di lavoro)
il programma avverte della situazione non verificata e fornisce la possibilità
di incrementare automaticamente la larghezza della fondazione. Naturalmente
è possibile intervenire manualmente ad inserire il dato che riteniamo
opportuno in questo caso soprattutto quando occorre un controllo delle
reali condizioni del fabbricato (anche per una perizia tecnica sullo stato
di fatto). Una volta ottenuti i risultati del calcolo si può passare
alla finestra delle descrizioni in cui vanno digitate alcune informazioni
per la stampa della Relazione. Tutti i campi danno la possibilità
di scegliere i dati tra le liste preimpostate o di inserirli manualmente.
Infine si può visualizzare la finestra del frontespizio in cui vengono
richiesti i dati di progetto. In particolare la data, impostata autom,aticamente
nel giorno del calcolo, può essere modificata, mentre il nome del
professionsita e del suo indirizzo, anch'essi preimpostati dal programma,
non sono modificabili in quanto l'elaborazione e l'uso del software è
riservato al titolare della licenza.
Se si è in possesso
del sigma del terreno basta inserirlo per controllare i risultati, altrimenti
il programma consente di scegliere tra tre tipi di suolo (sabbioso, compatto,
intermedio) e di digitare solo i dati del peso specifico e della coesione
per calcolare automaticamente il carico limite e quindi il sigma ammissibile.
Ogni finestra ha un tasto
per controllare i dati immessi o per cancellare tutto, in ogni caso un'apposita
casella di testo indica passo dopo passo la procedura per la corretta introduzione
dei dati.
Si possono archiviare tutti
i dati per una elaborazione futura o per eventuali modifiche.
L'uso del software è di
estrema facilità, ha una guida in linea di immediato utilizzo, una
casella di testo nella finestra dedicata al calcolo con le informazioni
su che cosa fare al momento, un controllo dei dati immessi, un help sempre
presente. Dopo poche prove di lavoro si diventa padroni delle funzionalità
del programma anche per i meno esperti di elaborazioni. |
---per ogni
piano---
1) scarico del piano;
2) scarico totale fino al
piano;
---per
ogni fondazione---
3) il carico limite;
4) il sigma del terreno;
5) lo scarico a terra;
6) il sigma di lavoro;
7) il coefficiente di sicurezza;
8) se è verificata.
E' possibile stampare un modello
per l'acquisizione dei dati, oppure anche solo la tabella dei dati e dei
risultati, oppure ancora solo le descrizioni o i dati di progetto.
Anche le finestre della guida
sono stampabili separatamente.
Se invece occorre l'intera
relazione questa è formata dai seguenti paragrafi:
a) frontespizio;
b) relazione di calcolo;
c) descrizione del fabbricato;
d) dati e risultati.
Verranno stampate almeno 3
pagine scritte, considerando un edificio di 4 piani e verificando 3 fondazioni.
All'aumentare dei dati diventerà più corposa anche la relazione.
Le stampe, anche quelle della
guida, sono inviate a WORD in modo da poter essere archiviate, modificate
e formattate come si ritiene opportuno. |
