"Condotte": approfondimento del software



CONDOTTE

programma per il calcolo di tronchi di rete idrica

versione X.XX.XX
 E' un sofware per calcolare le condotte idriche, con una maschera che lo rende particolarmente agile e facile nell'uso. Il programma risolve con immediatezza problemi di calcolo dei diametri dei tubi e verifiche di reti di tubazioni esistenti. E' utile per tutti i tecnici dell'edilizia, grazie anche al suo basso costo, ma è apprezzato da uffici tecnici di enti pubblici e imprese.
Acquistalo ora, ti invieremo il codice di attivazione immediatamente dopo il pagamento (mandaci la ricevuta via email).
Scarica il software gratuitamente.
Dati
Funzionamento
Risultati
Stampa
Finestre
Pulsanti
Uso
Download
Costo
Garanzia

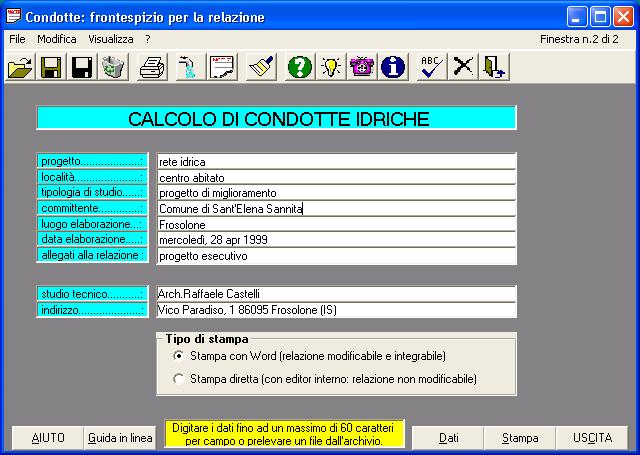

La finestra dei dati per la stampa della relazione.
E' possibile scegliere di usare la stampa con WORD, oppure una stampa non modificabile, formattata automaticamente da un editor interno al software.

Dati di input:
- Il numero degli abitanti serviti vanno considerati nel numero massimo previsto (anche se d'estate possono per esempio raddoppiare), ma soprattutto secondo il piano urbanistico della zona e secondo l'incremento demografico prevedibile. Bisogna tener conto della vita di progetto della condotta.

- La portata uniforme lungo il tronco considerato equivale ad un valore da digitare se in possesso del progettista o da calcolare se sconosciuto inserendo il numero degli abitanti serviti e la dotazione idrica giornaliera.

- Ugualmente la portata all'estremità del tronco può essere calcolata in automatico inserendo gli ulteriori abitanti da servire e la relativa dotazione idrica giornaliera (indicata nei valori medi dal programma). La predisposizione alla doppia facoltà per l'operatore è determinata dalla possibilità di controllare casi in cui non si debbano servire unicamente abitanti con un determinato consumo medio giornaliero, ma anche strutture pubbliche o private con un fabbisogno esprimibile in un preciso valore.

- Quando occorre valutare la portata antincendio un apposito tasto permette di inserire in automatico i dati per il calcolo. Ciò serve soprattutto quando, per il numero basso di abitanti, si avrebbe una portata minima e non sufficiente nemmeno per quanto necessario alle bocchette antincendio previste dalla normativa. Basta fare delle prove sul determinato tronco per verificare quale calcolo, in base agli abitanti o alla portata antincendio, dimensionare i tubi.

- Tutti i dati da inserire sono di immediata interpretazione, esistono didascalie in automatico (muovendo il mouse) ed un'apposita finestra sullo stato della procedura di calcolo.

Finestre:
Il software è composto da 1 finestra per il calcolo,  1 per i dati del progetto, 1 d'ingresso e uscita, 14 di supporto generale, 10 di supporto particolare.

Pulsanti:
La barra degli strumenti di ogni finestra di calcolo è composta da 15 pulsanti. Ogni finestra ha 5 o 6 pulsanti generali e tra 13 e 20 pulsanti particolari o caselle di scelta. Vi è una barra di scorrimento per visualizzare ognuno dei massimi 500 tronchi digitabili. Tutti gli oggetti sono sistemati per una operatività semplice e puntuale di ogni situazione pratica.
Caratteristiche e funzionamento
Il calcolo è immediato per ogni tronco con i risultati visualizzabili non appena vengono digitati tutti i dati indispensabili. La tabella per l'immissione dei valori di input è formata da 100 caselle (10x10). Per ogni riga vanno inseriti i dati (massimo 10) del singolo tronco, mentre ogni colonna indica la loro tipologia (lunghezza, quote, portate, abitanti, dotazione idrica, tipo di condotta che mostra due scelte preimpostate). Con appositi tasti laterali è possibile cancellare ogni singola riga (quindi i dati di un tronco). Durante l'immissione dei dati si viene avvisati di ogni possibile errore di digitazione.
Muovendo una barra di scorrimento verticale, posta sulla estrema sinistra della finestra, vengono visualizzati gli ulteriori tronchi. Fermandosi con il mouse sul numero di un qualsiasi tronco visualizzato appaiono nella parte alta della finestra i risultati relativi in apposite caselle.
La semplicità d'uso del software è migliorata da una serie di strumenti di controllo (come il tasto ABC) per evitare comunque di commettere anche il minimo errore di input.
In ogni caso, prima di procedere con il calcolo, è opportuno schematizzarsi la rete idrica numerando i tronchi, inserendo per ognuno le quote, la lunghezza, il numero degli abitanti. Dopo lo schema grafico è possibile raccogliere ordinatamente i dati necessari con il modello stampabile (file...stampa...modello acquisizione dati) in modo da passare alla digitazione in maniera rapida e sicura ed altrettanto velocemente effettuare modifiche.
Il software segue l'operatore in tutti i momenti del calcolo e non solo con la guida in linea. Questa, in particolare,  è formata dalle seguenti finestre:
- sommario
- manuale d'uso rapido
- funzionamento del programma
- archivio dati
- come stampare
- finestra dati
- portata anticendio
- finestra frontespizio
- suggerimento del giorno
- licenza d'uso di "Condotte"
- altri prodotti Software Paradiso.

Uso
L'uso del software è di estrema facilità, ha una guida in linea di immediato utilizzo, una casella di testo con le informazioni su che cosa fare al momento, un controllo dei dati immessi, un help sempre presente. Dopo poche prove di lavoro, come per tutti i programmi di produzione Software Paradiso, si diventa padroni delle funzionalità del programma anche per i meno esperti di elaborazioni.
Risultati:
- I risultati del calcolo sono visualizzati in apposite caselle della stessa finestra dedicata all'introduzione dei dati. Le perdite di carico, il diametro dei tubi, la velocità dell'acqua ed il coefficiente di scabrezza vengono riportati istantaneamente per ogni tronco. E' possibile controllare il loro variare modificando uno o più dati della rispettiva riga (ossia del rispettivo tronco).
- Il diametro calcolato è teorico e bisogna scegliere quello da adottare in base alle misure in commercio o ad altre caratteristiche di progetto.

- Qualora si debbano costruire strutture in zona sismica (pozzetti in opera di grandi dimensioni, edifici interrati o fuori terra, ecc.) queste vanno verificate con adeguati programmi di calcolo. In questo caso, se le pareti sono portanti, si può utilizzare MURATS.

- La relazione di calcolo di CONDOTTE  è strutturata in modo professionale, può essere stampata ed allegata al progetto grafico.

Stampa:
E' possibile stampare un modello per l'acquisizione dei dati, oppure anche solo la tabella dei dati e dei risultati. Se invece occorre l'intera relazione questa è formata dai seguenti paragrafi:
1) frontespizio del progetto;
2) criteri di calcolo;
3) portata antincendio;
4) dati e risultati del calcolo;
5) mappa perdite di carico e portate.
Verranno stampate almeno 4 pagine considerando 5 tronchi. All'aumentare di essi diventerà più corposa anche la relazione.
La relazione tecnica può essere esportata in Word e visualizzata prima della stampa. In questo modo si possono apportare modifiche e aggiunte, si può formattare il testo come si desidera ed archiviare o inviare via email il documento.
